锂電池內阻是一門學問，講明白可不件容易的事

锂電池內阻

目录

a）极化與內阻

b）锂离子電池電阻的組成

c）電池的電化學阻抗分析

d）交流內阻與直流內阻

极化和內阻

電阻（resistance）

電阻表示一个電路元件对電流傳遞的阻礙程度的大小。單位是歐姆。

那麼极化是怎麼来的呢？

電池放電时所有这些能量都不能完全转化为電能，電化學反應總是伴随着能量的损失，这些能量损失包括：1）活化极化--它引起電极表面的電化學反應 2）濃差极化--它是由于電极表面和體相中反應物和産物濃度的不同而産生的，是物質傳遞的結果。极化的存在消耗了部分能量，並以热的形式放出。

极化（polarization）

電池在充放電过程中是存在极化的，通常可将锂离子電池极化分为歐姆极化、電化學极化和濃差极化三類。幾類极化各自的響應速度也不一樣。影響极化程度的因素很多，但一般情況下充放電電流密度越大，极化也就越大。

以下分類解釋一下：

(1)歐姆极化
 顧名思義，有锂离子電池的歐姆內阻引起的极化，叫歐姆极化，也成電阻极化。電池的歐姆內阻(R)由電极材料、電解液、隔膜電阻及各部分零件的接觸電阻組成（有些解釋還把膜電阻也算上），通过一定的電流时，其极化電势可以計算，E=IR(歐)。
 歐姆极化是瞬时發生的。
 (2)電化學极化

指由于正、負极上電化學反應速度小于電子運動速度而造成的极化。電化學极化一般认为是微秒級的

(3)濃差极化

指由于參與反應的锂离子在固相中的擴散速度小于電化學反應速度而造成的极化。濃差极化一般认为是秒級的。

锂電池內阻的組成

广義而言，和歐姆電阻（IR）一樣，活化极化和濃差极化都可以理解成電池內阻的組成因素，或者说成是活化阻抗和濃差阻抗。活化极化和濃差极化的大小需要建立複雜的數學模型加以計算。

內部阻抗由以下幾部分組成

☆ 离子電阻

①隔膜內部的電解液

影響因素

電解液電導率，隔膜面積、厚度、孔隙率、曲折系數（Gurley）

②正极內部的電解液

影響因素

電解液電導率，正极厚度、厚度、孔隙率、曲折系數

③負极內部的電解液

影響因素

電解液電導率，正极厚度、厚度、孔隙率、曲折系數

☆ 電子電阻

①两个電极的活性物質

影響因素

電极電導率、厚度、面積

②集流體（铜箔和鋁箔）

影響因素

集流體厚度、宽度、长度，极耳數量、位置

③引線（极耳、极柱、內部導電連接元件）

影響因素

外形尺寸、電導率

☆ 活性物質與集流體的接觸電阻

正极物質與鋁箔

負极物質與铜箔

電池的電化學阻抗

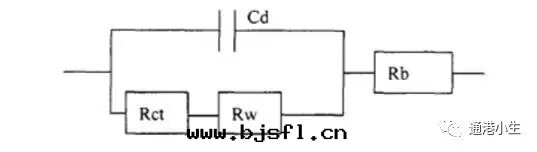

把電极做一个等效電路图，主要有歐姆阻抗Rb，双電层電容Cd、電化學反應阻抗Rct以及擴散電阻Rw組成。一般来講，在锂离子的嵌入和脫出循环过程中，Rb值变化一般不大，而Cd和Rct的变化卻較为明顯。

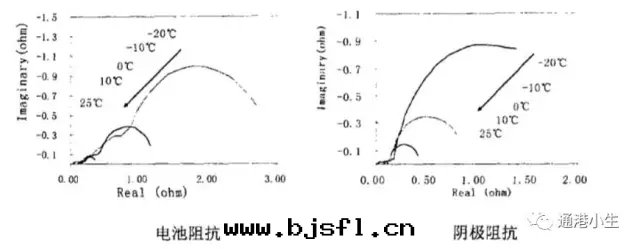

電池阻抗主要體現为電化學反應阻抗，而歐姆阻抗相对較小。由下图可知。随着温度的下降，電池阻抗逐渐上升，且下降至0°C以後，阻抗速度增大，陰极阻抗呈類似的趨势，从數值上来看，電池的阻抗主要来源于陰极阻抗的貢献。

其實在電池的整个循环过程中，陰极的阻抗占據整个電池阻抗的主要部分，只比整體電池的阻抗略小一些，随着充放電循环的进行，陰极阻抗增大，電池的阻抗也随之增加。所以在電极制作的过程中需要特别注意陰极電阻的測試，极片電阻率特别重要。

交流內阻與直流內阻

用交流法測出的是電池的阻抗，其實在企業里都往往要求測試電池的直流內阻（DCR），IEC标準也对電池直流阻抗的測試做出了规定。

IEC測試方法

電池滿充電後，以0.2C放電10s，測試電压为U1，電流I1.然後以1C放電1s，此时電压为U2,電流I2.那麼電流直流內阻为：

那麼直流內阻和交流到底有多少差别呢？

如下为測試數據，从數據上看，電池的交流內阻和直流內阻相關，基本符合線性關系。

根據電池EIS測試結果，電池的交流內阻與歐姆電阻相近，但是直流內阻卻包含了歐姆內阻和活化阻抗，所以總的来说，直流內阻的測定有很重要的意義。
